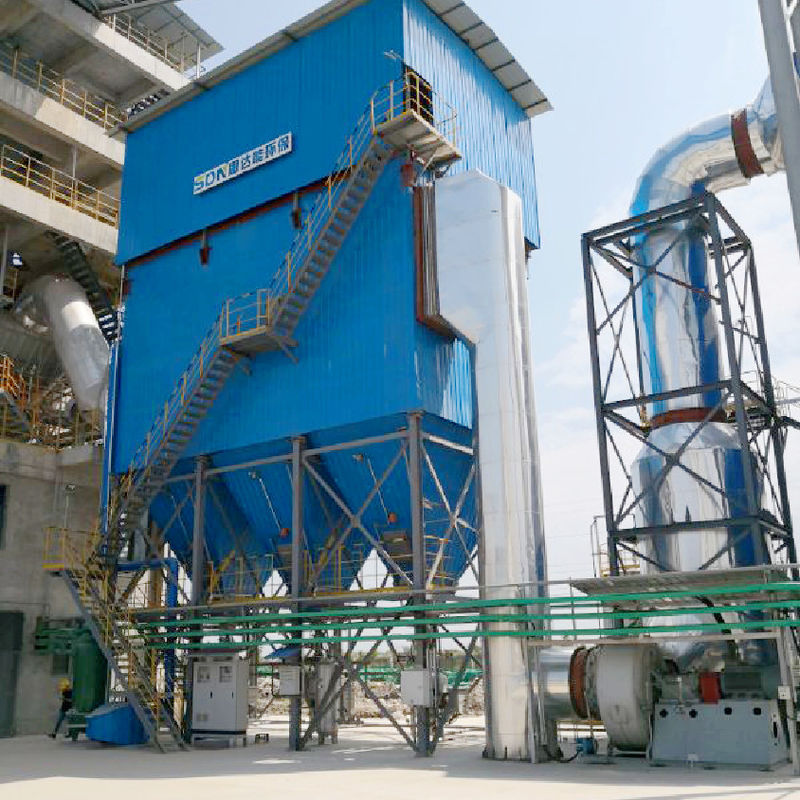

Système de traitement des gaz de combustion sur mesure

Manuel de sélection du collecteur de poussière à trémie unique JMC-5II-6

Manuel de sélection du collecteur de poussière JMC-400V-120

1.autres produits de constructionCdétentionPoréMembryonMaérienneTÉchnologie

• Les matériaux poreux/membranés des composés intermétaux ont été préparés par l'effet Kirkendall causé par une diffusion partielle entre les éléments;

• Le problème matériel dans le domaine de la filtration des gaz à haute température a été résolu dans le monde.

• En utilisant la technologie de synthèse par réaction de diffusion partielle à l'échelle atomique, la structure des pores peut être réglée avec précision au niveau micron/submicron,de sorte que le matériau ait une distribution uniforme du diamètre des pores, haute précision de filtration, porosité ouverte élevée, faible facteur de zigzag et faible résistance à la filtration.

• Le cristal de liaison métallique unique + liaison covalente mixte a les avantages des matériaux métalliques et céramiques, avec une excellente stabilité chimique, stabilité thermique,propriétés mécaniques et physiques, la machinabilité, la conductivité thermique et la conductivité électrique.

• Le processus de préparation du matériau est respectueux de l'environnement, tout le cycle de vie du matériau est respectueux de l'environnement, recyclable et à coût élevé.

2.Excellentes propriétés des matériaux à membrane

D'autres matériaux métalliques:

(Ni, Ti, acier inoxydable)
Avantages: Propriétés mécaniques élevées à température ambiante, bonne machinabilité
Inconvénients: faibles propriétés mécaniques à haute température, faible résistance à la corrosion environnementale, faible résistance à l'oxydation à haute température, faible précision de la porosité

Matériau céramique poreux:

(Al2O3, SiO2,SiC)
Avantages: propriétés mécaniques élevées à haute température, bonne résistance sélective à l'environnement
corrosion, excellente résistance à l'oxydation à haute température, haute précision de la porosité
(La membrane poreuse peut être fabriquée)

Inconvénients: fragilité grave à température ambiante, impossible à usiner, impossible à souder

Composés intermétaux
Matériaux poreux:

(Ti-Al, Fe-Al, Ni-Al) Je suis désolé.
Caractéristiques: bonnes propriétés mécaniques à température ambiante, propriétés mécaniques élevées à haute température, bonne usinabilité, connexion soudable, bonne résistance à la corrosion environnementale,résistance à l'oxydation à haute température, haute précision de porosité.

3.Membrane souple

Introduction au projetdeMembrane souple

Le noyau de la technologie de séparation de film métallique flexible est le matériau de film poreux composé interméta­lique, qui est en forme de feuille, l'épaisseur de 0,5 ~ 0,8 mm, moulage doux et crimp,a les caractéristiques de bonnes propriétés mécaniques, haute porosité, efficacité de séparation élevée, flux important et faible résistance à la filtration, adapté à une large plage de températures, exigences de haute précision de l'élimination des poussières du corps gazeux,largement utilisé dans la récupération de poussières précieuses, la séparation à température moyenne et élevée pour le gaz et le solide, est le sac de dépoussiérage et la technologie de dépoussiérage électrique produits de mise à niveau, pour résoudre la faible précision de filtration, sac de tissu brûlant,la capacité de traitement par unité de surface est insuffisante, l'équipement couvre une grande surface, etc.

M soupleembryonSéparationTLes méthodes-- Principe

Le mécanisme d'élimination de la poussière du système d'élimination de la poussière à membrane métallique flexible est le suivant: le gaz à haute température contenant de la poussière pénètre dans le filtre, la poussière est interceptée par la membrane flexible,et le gaz propre est envoyé au processus ultérieur à travers le trou de membraneLe gâteau filtrant formé par la poussière interceptée par la membrane souple est décollé par soufflage dans la poubelle pour recyclage.

4.Avantages comparatifs de la membrane souple

5.Caractéristiques de la membrane flexible

1Résistance aux températures élevées: 400°C (pas de sac brûlant);

2Résistance à la corrosion: résistance à la corrosion par H2S, SO2, SO3, etc.

3"Précision élevée: 0,1 μm, ouverture de membrane 10 μm; jusqu'à < 5 mg/Nm3 après filtration;

4"Grande débit: le débit par unité de surface de membrane est plus de 1,5 fois supérieur à celui d'un sac en tissu;

5"Faible résistance: le même volume de gaz est traité, la résistance est inférieure de 300 Pa à celle du sac en tissu et la consommation d'énergie est économisée d'environ 10%;

6Surface lisse: il est plus facile de souffler les cendres à l'envers (le sac est très collant dans les cendres);

7, Longue durée de vie: aucun dommage lors d' une utilisation normale (vie plus longue que les sacs de haute qualité 1-2 ans);

8Une bonne protection de l'environnement: le même équipement de volume de gaz couvre une surface et un espace d'environ la moitié du sac en tissu et consomme environ

Économisez 1/2, après l'expiration du sac filtre peut être recyclé des ressources métalliques, aucune pollution secondaire du sac.

6.Membrane rigide

FltrationSYstemdeRigiditéMembryon

1 Élément filtrant résistant à l'oxydation à haute température, résistant à la vulcanisation, résistant aux vibrations thermiques, résistant à l'usure;

2 Protection à basse température de l'entrée;

3 membrane anti-condensation et anti-tar;

4 Récupération à haute température en ligne, décharge automatique en ligne;

5 Détection et contrôle automatiques.

Les avantages deR- Je vous en prieMembrane

1 L'élément filtrant est simple et pratique à installer et à haute efficacité en matière d'étanchéité.

2 L'élément filtrant est résistant aux températures élevées, peut être stabilisé à 200°C -----800°C, économisant de l'énergie, sans membrane de pâte;

3 Résistance aux chocs thermiques de l'élément filtrant, bonne résistance à la volatilité de la pression, adaptation aux fluctuations de température et de pression du système;

L'élément filtrant est résistant à l'oxydation à haute température et à la corrosion par vulcanisation à haute température.et est largement utilisé dans le gaz de charbon à haute température et toutes sortes de purification de gaz de four industriel;

5 Anti-carbonification par élément filtrant, pas de fissuration catalytique à haute température.

7.Élément filtrant pour la filtration des gaz

Les produits de baseMembryon

PoussièreCle choixEl'équipement

RigiditéMembrane

8.Nettoyage par impulsions de jet de l'élément filtrant

Les filtres à membrane à haute température sont équipés de tubes Venturi placés sur la partie supérieure de chaque élément filtrant.aspirer une grande quantité de gaz purifié pour nettoyer la cartouche de filtreUne partie de l'énergie cinétique de l'injection inverse est convertie en énergie de pression, ce qui crée une poussée inverse instantanée du gaz filtrant dans la cavité de l'élément filtrant.et surmonte ensuite la chute de pression dans le sens de la filtration et l'adhérence du degré de gâteau de filtre à poussière pour éliminer le gâteau de filtre à poussière sur la surface de l'élément de filtre, pour atteindre le but du nettoyage en ligne.

9.Matériaux et composants de filtre

S31603 Feutre de fibres

Le feutre en fibre d'acier inoxydable est un matériau de filtration idéal en résistance à haute température, résistance à la corrosion, haute précision.

Le feutre est fabriqué à partir de fibres métalliques extrêmement fines (diamètre précis à μm) par dépôt, empilage et frittage à haute température.

d'une puissance de sortie de l'air supérieure ou égale à:

(1) Le matériau présente une résistance à haute température, une résistance à la corrosion et d'excellentes performances de filtration;

(2) la structure du matériau est unique, formée par différentes couches d'ouverture, structure poreuse tridimensionnelle, à haute porosité, surface spécifique.distribution uniforme de la taille des pores, haute capacité de contamination et haute précision de filtration;

(3) Feutre en fibres d'acier inoxydable peut effectivement compenser les faiblesses dans le métal du filet facilité de blocage, vulnérable, peut compenser la poudre

Les produits filtrants fragiles, l'absence de petit débit, avec des caractéristiques dans le papier filtre ordinaire, le tissu filtre ne peut pas être comparable à la température, la pression.

S31603 Sac de filtrage en fibres de feutre

(1)Récapitulatif:

L'élément filtrant cylindrique est fabriqué par soudage de haute précision.

(2) Résultats:

a. résistance à haute température, résistance à la corrosion, résistance élevée;

b. Bonne perméabilité, réduction de la pression initiale, efficacité de coupe élevée. La concentration d'émission peut être inférieure à 5 mg/m.

c. nettoyage en ligne et hors ligne, bon effet de régénération, longue durée de vie;

d. Facile à recycler, peut éviter la pollution secondaire de l'environnement.

(3) Spécifications:

a. Diamètre extérieur D: 10 mm à 160 mm

b. Longueur L: 50 mm à 6000 mm

c. Précision: ≥ 0,5 μm

S31603 Collecteur de poussière à haute température en fibre de feutre

S31603 le capteur de poussière à haute température en fibre de poussière est largement utilisé dans l'acier, l'industrie chimique, l'énergie électrique, les nouvelles énergies et d'autres domaines.
